设备名称:多臂式超声波清洗机

产品概述:多臂式超声波清洗机适用于零部件的清洗。其工作原理是人工将欲清洗工件放入清洗篮中,将清洗篮送入清洗机本体并按照一定的程序清洗后卸料。设备外形美观,结构合理,使用寿命长,是理想的清洗设备。


点击获取免费方案报价
咨询/选型热线
138 6226 8883
0512-58990883

设备名称:多臂式超声波清洗机

设备型号:HQDB系列

产品概述:多臂式超声波清洗机适用于零部件的清洗。其工作原理是人工将欲清洗工件放入清洗篮中,将清洗篮送入清洗机本体并按照一定的程序清洗后卸料。设备外形美观,结构合理,使用寿命长,是理想的清洗设备。

设备主要构成

-上、下料台                        1套

设备主线(6个工位)              1套

风泵切水系统                               1套

热风烘干系统                               1套

多臂传动系统(平移及升降)        1套

底架                              1套

外封                              1套

电控系统                          1套

设备主要技术参数

采用一套多臂机械手吊送工装篮,定位精度高,传动平稳,运行可靠。

采用PLC自动控制,设有手动、自动两套操作系统,能根据实际情况更改清洗参数。

各槽均可选配储液槽,配有循环过滤系统,加热自动温控系统、液位保护自动补液系统。

整机设备为全封闭结构,可采用全不锈钢外封,安装观察窗口,方便观测运行情况。

整机自动化程度高,运行简单安全。

清洗工件:内框尺寸:700×500×300(mm),内框分隔放置10件,网篮数量:10套。

上料高度约:450mm;

设备工作时间:8小时/日;

清洗液:清洗剂、市水;

清洗时间:4分/框(可调);

超声波:超声总功率12Kw×25KHz;

吹干风机功率:4KW;

循环风机功率:0.55mm/台,共计1.1KW;

加热总功率:12KW;

设备总功率:约49KW,380V/50Hz;

设备外形尺寸(约):6500×2200(3300)×2650 (mm);

环境要求:空气温度:-5~40℃,相对湿度:≤80%;

主要工艺流程

清洗工艺流程:手工上料(自动输送)→超声波粗洗(温控+循环过滤)→超声波清洗(温控+循环过滤)→超声波漂洗(温控+循环过滤)→扫动切水→热风烘干1→热风烘干2→手工下料(自动输送)

注:该设备为根据清洗产品的特点,按照实际要求非标设计定制,灵活性强,可应用配套在各种行业设备的清洗工艺中。

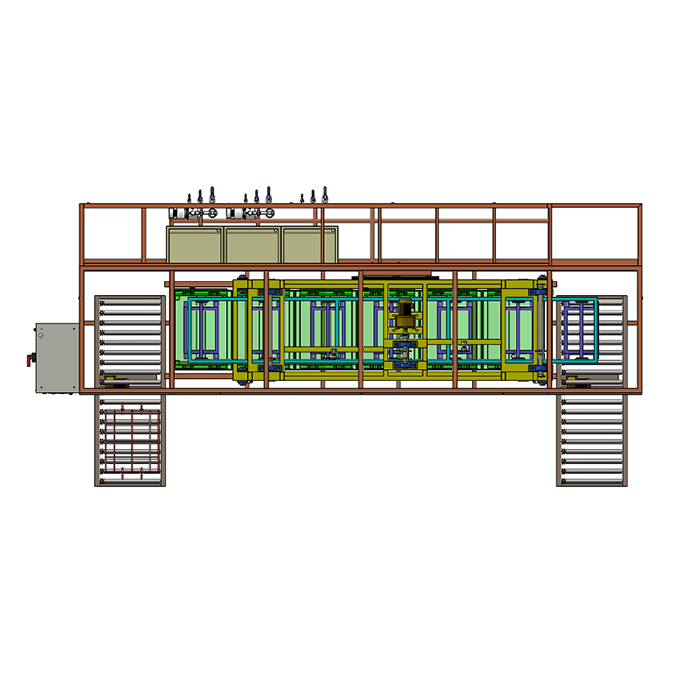

多臂式超声波清洗机(图1)

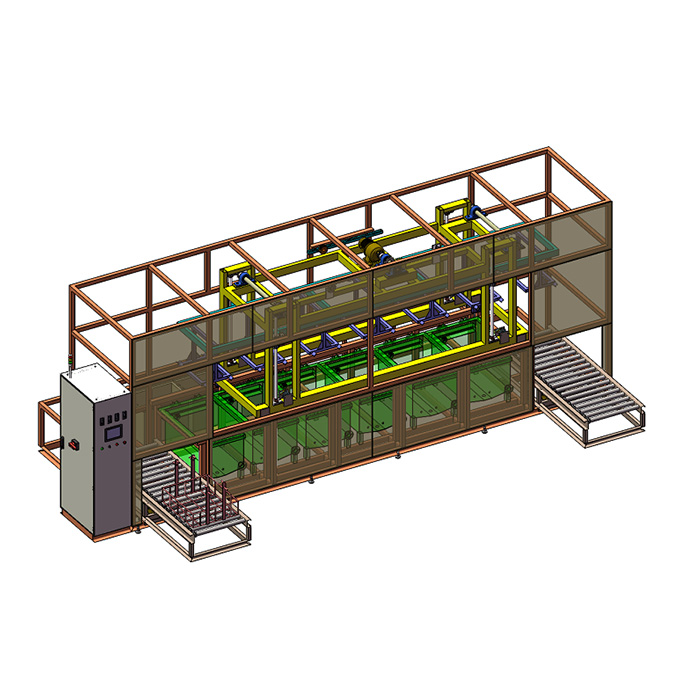

多臂式超声波清洗机(图2)

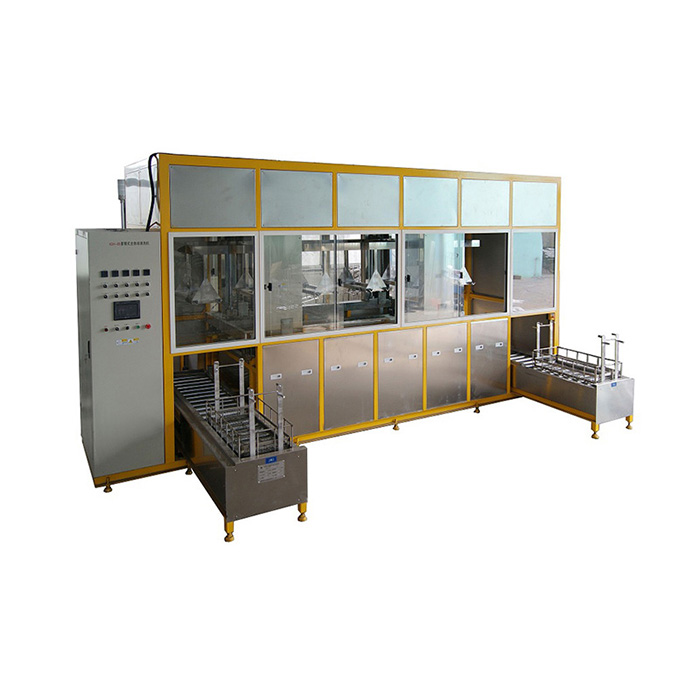

多臂式超声波清洗机(图3)

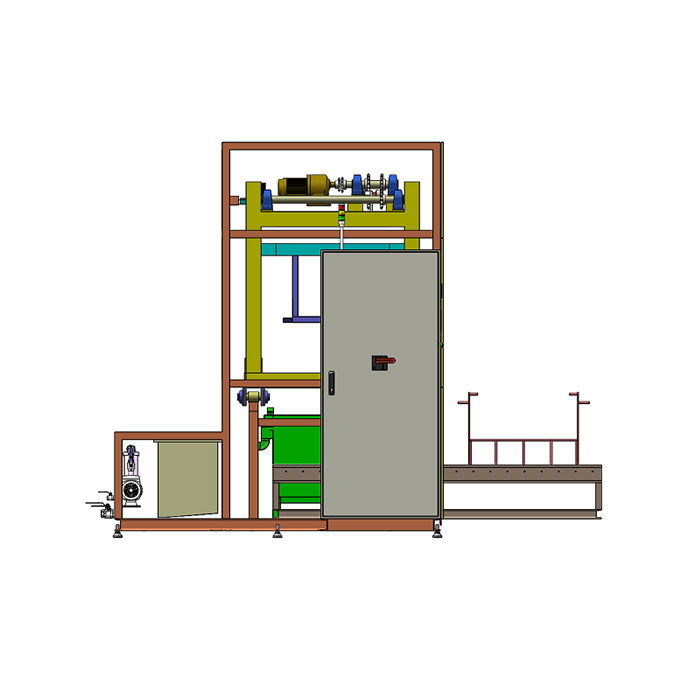

多臂式超声波清洗机(图4)


产品图集
