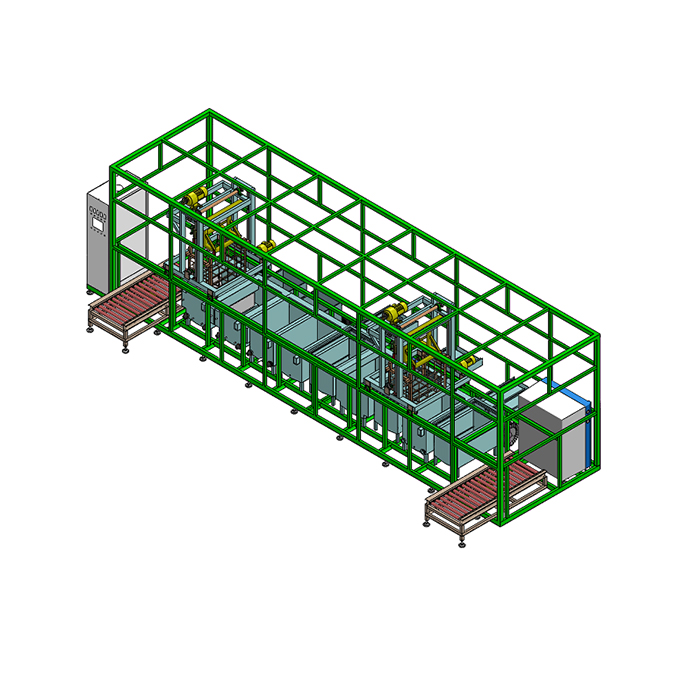

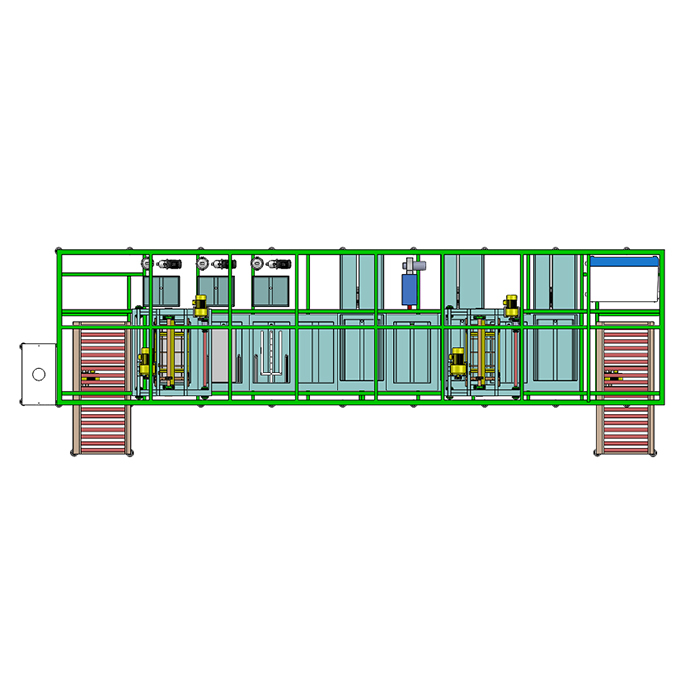

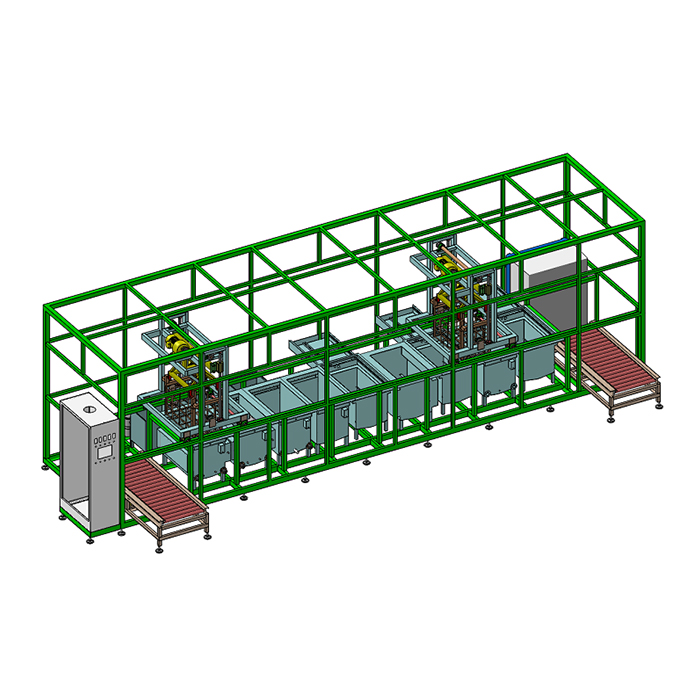

设备名称：HQLM-B08 龙门双臂九槽式超声波清洗机

设备型号：HQLM-B08 系列

概述：HQLM-B08  双臂龙门式超声清洗烘干机通过超声、漂洗等工序达到去除零件表面附着的油污、灰尘等杂质。该设备分别有1个超声粗洗槽、1个超声精洗槽、2个鼓泡漂洗槽、4个烘干槽，共八个工位。设备外形美观，结构合理，使用寿命长，是理想的清洗、清洗设备。

设备主要构成

上、下料台（φ50动力输送辊筒）   1套

设备主线（8个工位）                    1套

龙门臂传动系统（平移及升降）      2套

旋转系统                                       8套

底架                                             1套

外封                                             1套

电控系统                                      1套

设备主要技术参数

设备技术参数

清洗清洗工件：前端盖、后端盖、

处理能力：正常运行后3分钟/框

工件篮框：420×550×500(mm)；数量：15只，旋转清洗框：Ф360×560（mm）

清洗液：市水、清洗剂；

清洗时间：3分/框（可调）；

超声波：超声总功率9.6Kw、25KHz（超声粗洗槽4.8KW、超声精洗槽4.8KW）；

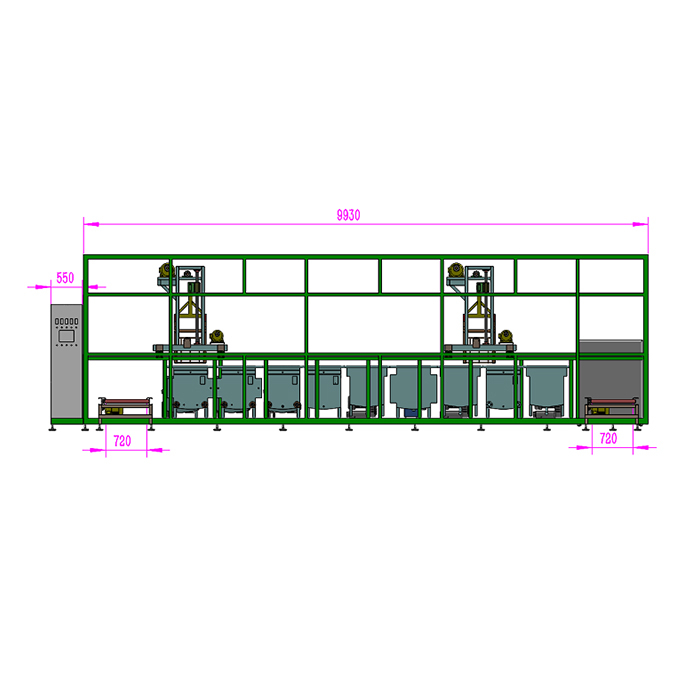

设备外形尺寸(约)：10000×2400×3000(mm)；

设备总功率（约）：155KW；

环境要求：空气温度：0～40℃，相对湿度：≤85%；

简要操作

手工作业：作业者在设备两端进出料口装卸工件。

自动作业：PLC、触摸屏自动操作控制工件自动经过各清洗工序。

控制方式

PLC程序控制器、触摸屏操作，整个操作界面依据人性化设计，全中文数字化操作界面，可根据清洗要求自行在控制面板上设定清洗工艺参数，如各工序时间、清洗液加温等。

操作指示

按钮、开关有灯光指示，主机的正面设有绿色、红色、及黄色显示灯，绿色表示正常工作，红色表示故障停机，黄色表示待机。

保护设置

电机、泵、风机过载保护。

温度异常保护。

超声波负载断路、短路保护。

设备进出料口各安装紧急停车按钮和报警装置。

液位控制欠液报警指示

主要工艺流程

清洗流程：人工装框上料（动力滚道输送）→超声粗洗（超声+电加热+温控+循环过滤）→超声精洗（超声+电加热+温控+循环过滤）→鼓泡漂洗（循环过滤+温控）→鼓泡漂洗（温控+长流水）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→烘干（鼓风+温控+风泵）→人工下料（动力滚道输送）

注：该设备为根据清洗产品的特点，按照实际要求非标设计定制，灵活性强，可应用配套在各种行业设备的清洗工艺中。
