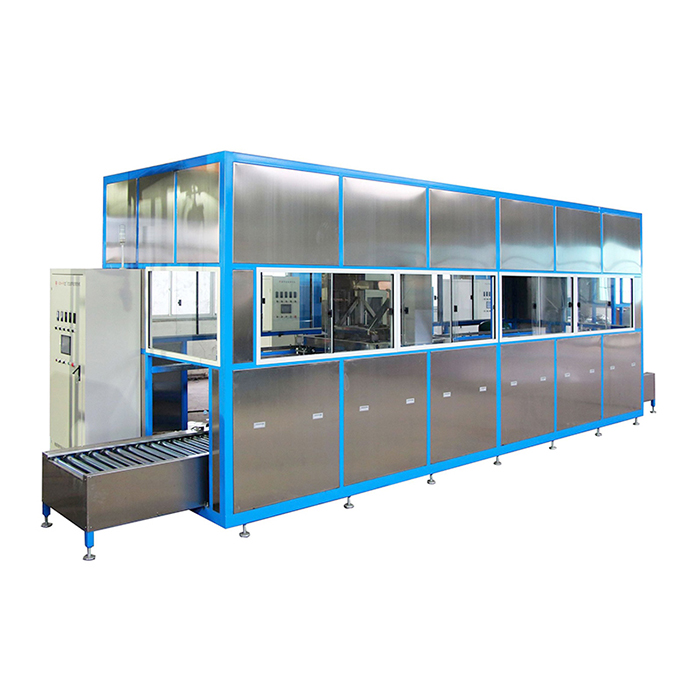

龙门式超声波清洗机

名称：HQLM 龙门式超声波清洗机

设备型号：HQLM系列

概述：HQLM-A6龙门式超声波清洗机能高效地将工件的各种油道及油孔内的油污、积碳、切屑液、铁屑及其他粘附的杂质清洗干净。该设备分别有1个超声波粗洗槽、1个鼓泡漂洗槽、1个超声波漂洗槽、1个鼓泡漂洗槽、1个鼓泡防锈槽、1个压缩空气吹干槽，共6个工位。设备外形美观，结构合理，使用寿命长，是理想的清洗设备。

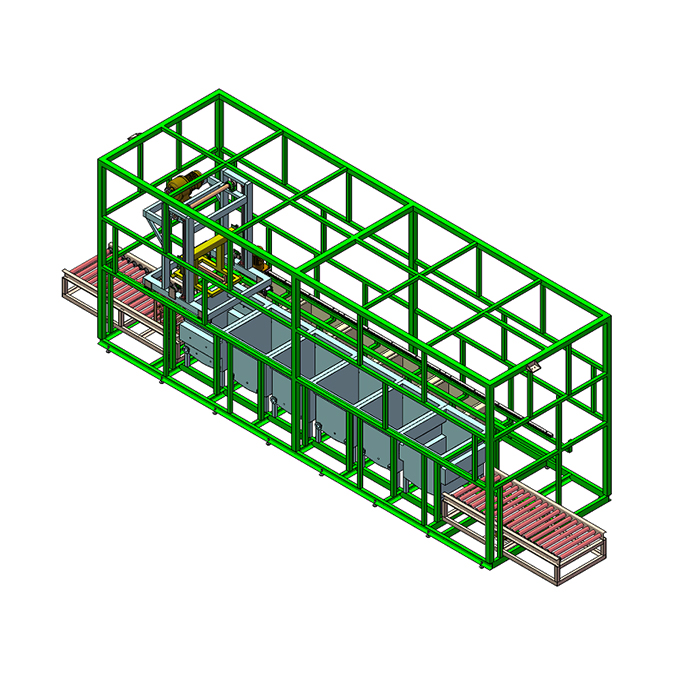

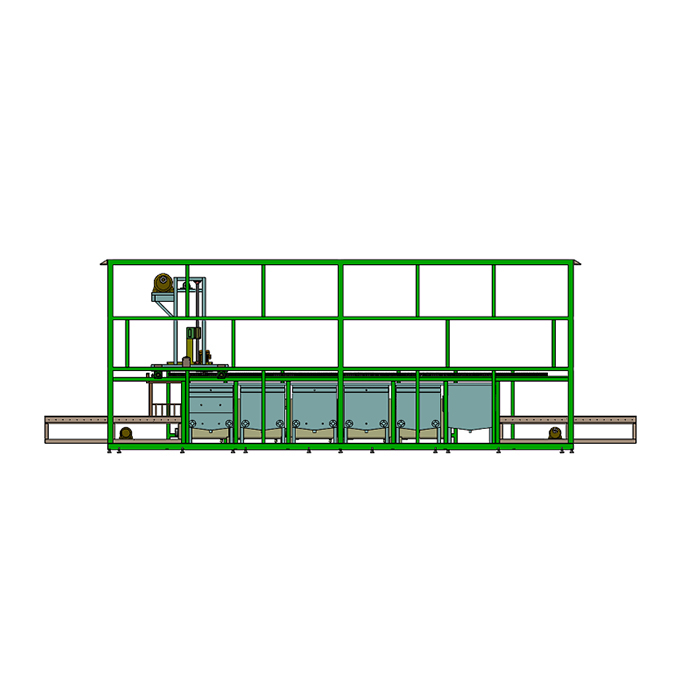

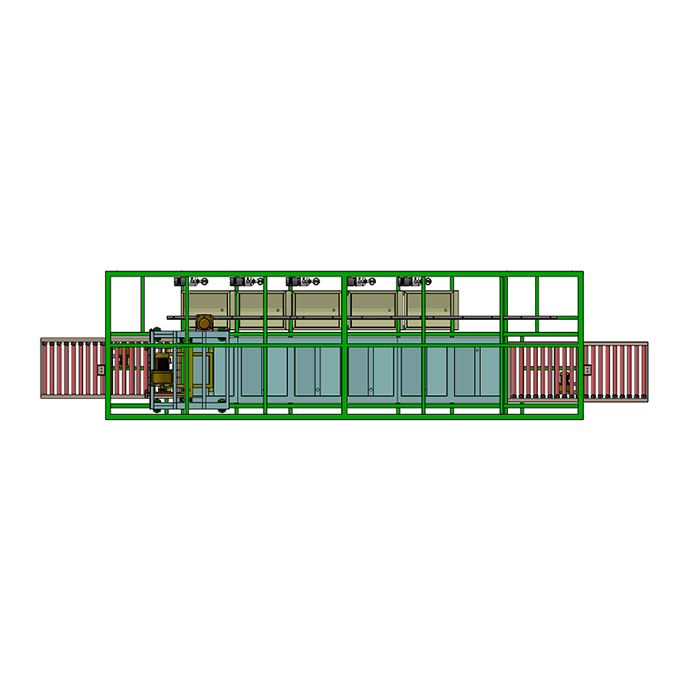

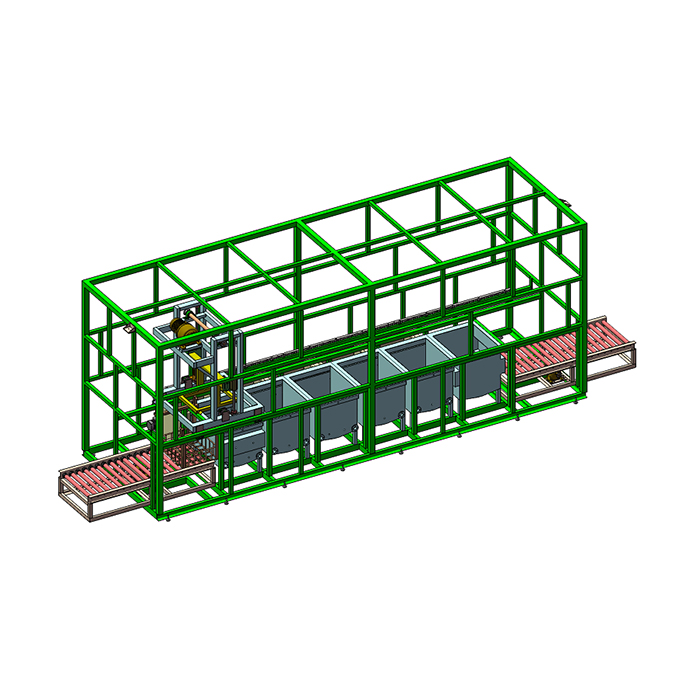

设备主要构成

上、下料台（动力输送辊筒）         1套

设备主线（6个工位）                     1套

龙门臂传动系统（平移及升降）      1套

-底架                                            1套

外封                                             1套

电控系统                                      1套

设备主要技术参数

设备技术参数

清洗工件：阀块，工件最大尺寸：600×250×250（mm）；最大重量≤250kg；

处理能力：按实际情况而定，工件篮框：700×600×200(mm)，每框放2个工件，载重≥500kg；

设备工作时间：8小时/日；

清洗液：清洗剂、市水、防锈剂；

清洁度要求：无可见油污和杂物；

清洗时间：8～10分/框（可调）；

超声波：超声总功率7.2Kw、25KHz（超声波粗洗槽4.8KW、超声波漂洗槽2.4KW）；

加热功率：90KW，总功率：98KW；

设备外形尺寸(约)： 9500×2200×3200(mm)；

简要操作：

手工作业：作业者在设备两端进出料口装卸工件。

自动作业：PLC、触摸屏自动操作控制工件自动经过各清洗工序。

控制方式：

PLC程序控制器、触摸屏操作，可在触摸屏上设定清洗工艺参数，如各工序定时、清洗液加温等。

设备状态：液位、泵、工位等触摸屏显示，并采用光电传感器和声光报警。

操作指示：

按钮、开关有灯光指示，设有三色指示灯，绿色表示正常工作，红色表示故障停机，黄色表示待机。

照明满足使用要求。

保护设置：

电机、泵、风机过载保护。

温度异常保护：

超声波负载断路、短路保护。

设备进出料口各安装紧急停车按钮和报警装置。

液位控制欠液报警指示。

主要工艺流程

清洗流程：（人工上料）→超声波粗洗（电加热+温控+过滤）→鼓泡漂洗（电加热+温控+鼓泡+过滤）→超声波漂洗（电加热+温控+过滤）→鼓泡漂洗（电加热+温控+鼓泡+过滤）→鼓泡防锈（电加热+温控+鼓泡）→压缩空气吹干→（人工下料）
